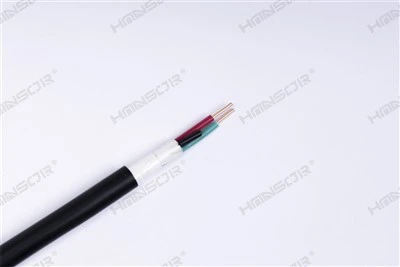

KVVP — це кабель керування з ПВХ-ізоляцією й оболонкою з лудженим або оголеним мідним провідником і мідним екраном з опліткою. Він розрахований на 450/750 В і нижче, і в основному використовується в схемах керування та моніторингу, де потрібен захист від електромагнітних перешкод.

Незважаючи на те, що позначення відрізняються в різних країнах, KVVP залишається одним із найпоширеніших кабелів керування у світі. У Китаї він відповідає вимогам GB9330 для кабелів керування з-пластиковою ізоляцією. Згідно з європейськими стандартами (IEC 60227 і IEC 60502), його часто називають кабелем CY; у Німеччині номенклатура VDE позначає його як LiYCY. У США подібні продукти підпадають під категорії UL, такі як PLTC або екранований кабель керування. У Великій Британії зазвичай використовується кабель із позначенням BS SY, тоді як у Франції дотримується стандартів NF із типом H07VVC4V-K. В Японії та на інших азіатських ринках існують місцеві варіанти, які зберігають ідентичну конструкцію та робочі характеристики.

застосування

Промислова автоматизація

Кабелі KVVP відіграють важливу роль в архітектурах керування-на основі ПЛК, роботизованих системах і автоматизованих виробничих лініях, де вони забезпечують надійну доставку командних сигналів, сприяючи підвищенню ефективності роботи.

Автоматизація будівель

В інфраструктурі розумних будівель ці кабелі розгортаються в мережах охоронного спостереження, виявлення пожежі та керування освітленням, сприяючи безперебійному зв’язку між різними підсистемами будівель.

Залізничний транзит

Вони добре -підходять для програм сигналізації та керування в мережах метро та легкої залізниці, підтримуючи безпечну та точну роботу поїздів.

Центри обробки даних і комунікаційні мережі

Як надійне середовище передачі, кабелі KVVP забезпечують стабільну підтримку високошвидкісного-обміну даними в серверних фермах, комп’ютерних мережах і телекомунікаційних базових станціях.

Умови експлуатації

Максимальна безперервна робоча температура для провідника становить 70 градусів.

Монтаж повинен проводитися при температурі навколишнього середовища вище 0 градусів.

Вимоги до мінімального радіуса вигину: більше або дорівнює 6 × зовнішньому діаметру кабелю для неброньованих типів; Більше або дорівнює 12× OD для броньованих або металевих-стрічкових екранованих типів; Більше або дорівнює 6× OD для гнучких екранованих кабелів.

Переваги продукту

Чудове придушення електромагнітних перешкод

Обплетений мідний екрануючий шар, вбудований у кабель KVVP, значно послаблює електромагнітні перешкоди, забезпечуючи виняткову точність сигналу. Це робить його особливо-підходящим для програм, де цілісність сигналу є критичною.

Матеріал преміум-класу

Кабель, виготовлений із -безкисневих-мідних провідників, забезпечує чудову електропровідність для стабільної роботи протягом тривалого часу. Зовнішня оболонка з ПВХ забезпечує надійну стійкість до корозії, вологи та механічного стирання, подовжуючи тим самим термін служби.

Розширені функції безпеки

Завдяки міцній стійкості до підвищених температур, механічного тиску та хімічного впливу кислот і лугів кабель KVVP надійно працює в складних умовах. Його вогнестійкий-композиція допомагає мінімізувати ризик пожежі, сприяючи більшій безпеці на робочому місці.

Упаковка

Готовий продукт + упаковка дерев'яної бочки

902915

Технічний індекс

Кількість жил х номінальний поперечний-переріз мм2	Вид провідника	Базовий зовнішній діаметр кабелю мм	Довідкова вага кабелю кг/км	Максимальний опір постійному струму при 20ºC Ω/км	Мінімальний опір ізоляції при 70ºC МОм·км
2 x 0.75	1	7.2	61	24.5	0.012
2 x 0.75	2	7.5	65	24.5	0.014
2 x 2.5	1	9.6	124	7.41	0.01
2 x 2.5	2	10.2	135	7.41	0.01
2 x 10	2	15.7	377	1.83	0.0065
5 x 0.75	1	8.7	101	24.5	0.012
5 x 0.75	2	9.1	108	24.5	0.014
5 x 2.5	1	12.7	247	7.41	0.01
5 x 2.5	2	13.4	267	7.41	0.01
5 x 10	2	20.4	769	1.83	0.0065
10 x 0.75	1	11.6	176	24.5	0.012
10 x 0.75	2	12.2	189	24.5	0.014
10 x 2.5	1	17.2	447	7.41	0.01
10 x 2.5	2	18.2	483	7.41	0.01
10 x 10	2	28.4	1452	1.83	0.0065
30 x 0.75	1	17.6	450	24.5	0.012
30 x 0.75	2	18.6	483	24.5	0.014
30 x 2.5	1	26	1167	7.41	0.01
30 x 2.5	2	27.6	1262	7.41	0.01
61 x 0.75	1	23.8	857	24.5	0.012
61 x 0.75	2	25.1	906	24.5	0.014
61 x 2.5	1	36	2320	7.41	0.01
61 x 2.5	2	38.3	2509	7.41	0.01
